金石三维:如何正确的使用3D打印支撑结构?



支撑结构是3D打印中必不可少的东西,一方面,他们对于具有令人讨厌的悬垂或桥梁的模型是绝对必要的。另一方面是他们增加了材料成本,增加了更多的后处理工作,并且损坏模型的表面。

因此,正确的获得3D打印支撑结构是3D打印复杂模型的一个非常重要的方向。

什么时候会用到3D打印支撑结构?

的模型具有以下任何内容不支撑的悬垂或桥接时,可能需要使用3D打印支撑结构才能进行3D打印。以下是在字母Y,H和T的帮助下示出的悬垂和桥梁的一些示例。

金石三维:如何正确的使用3D打印支撑结构?

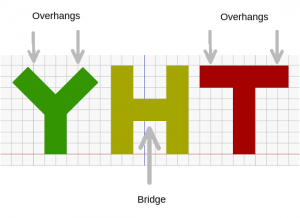

悬垂和桥梁用字母Y,H和T的经典例子说明。

1、3D打印支撑结构并非所有悬伸都需要支撑 - 45度规则

不是所有悬伸都需要支撑。一般的经验法则是:如果悬垂物与垂直方向倾斜的角度小于45度,那么可以不使用3D打印支撑结构打印该悬垂物。

金石三维:如何正确的使用3D打印支撑结构?

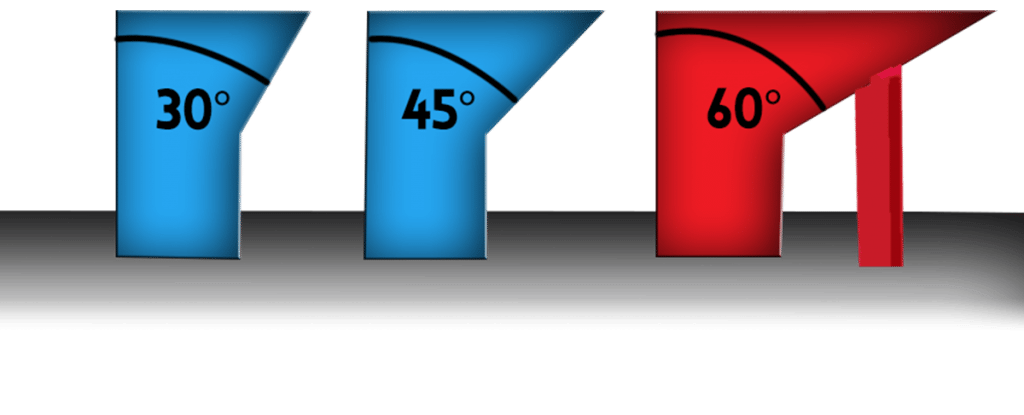

与垂直方向成45度以上角度的悬垂需要3D打印支撑结构

事实证明,3D打印机在连续层之间使用非常小的水平偏移。因此,图层不会在前一层上完美堆叠,而是堆叠一个微小的偏移。这允许打印机打印不会从垂直方向倾斜过多的悬垂物。前面的图层可以支撑45度以下的任何值。45度被认为是失败的线。

用字母Y和T最好地说明这个方面。字母Y中的两个突出部分相对于垂直方向具有小于45度的角度。因此,如果想打印字母Y,可以在不使用任何3D打印支撑结构的情况下离开!


金石三维:如何正确的使用3D打印支撑结构?

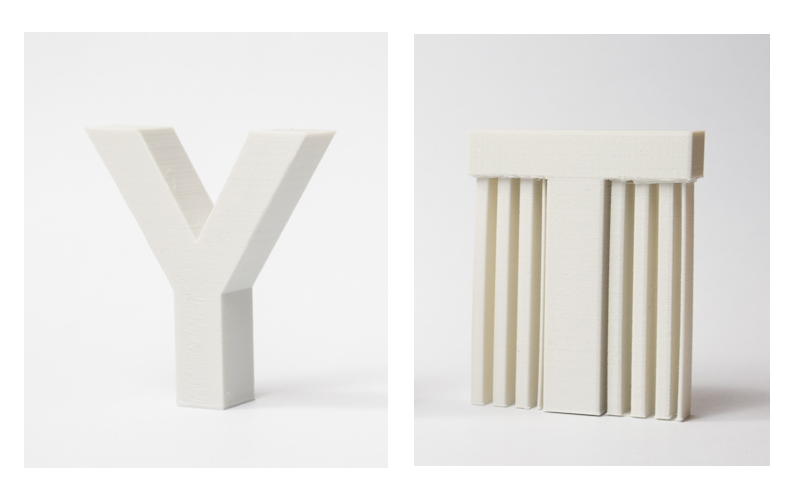

字母Y中的突出部分不需要3D打印支撑结构。字母T中的那些确实需要它们。

另一方面,字母T中的悬垂与垂直方向成90度角。所以你必须使用3D打印支撑结构打印字母T,否则是一团糟,如下图所示。

金石三维:如何正确的使用3D打印支撑结构?

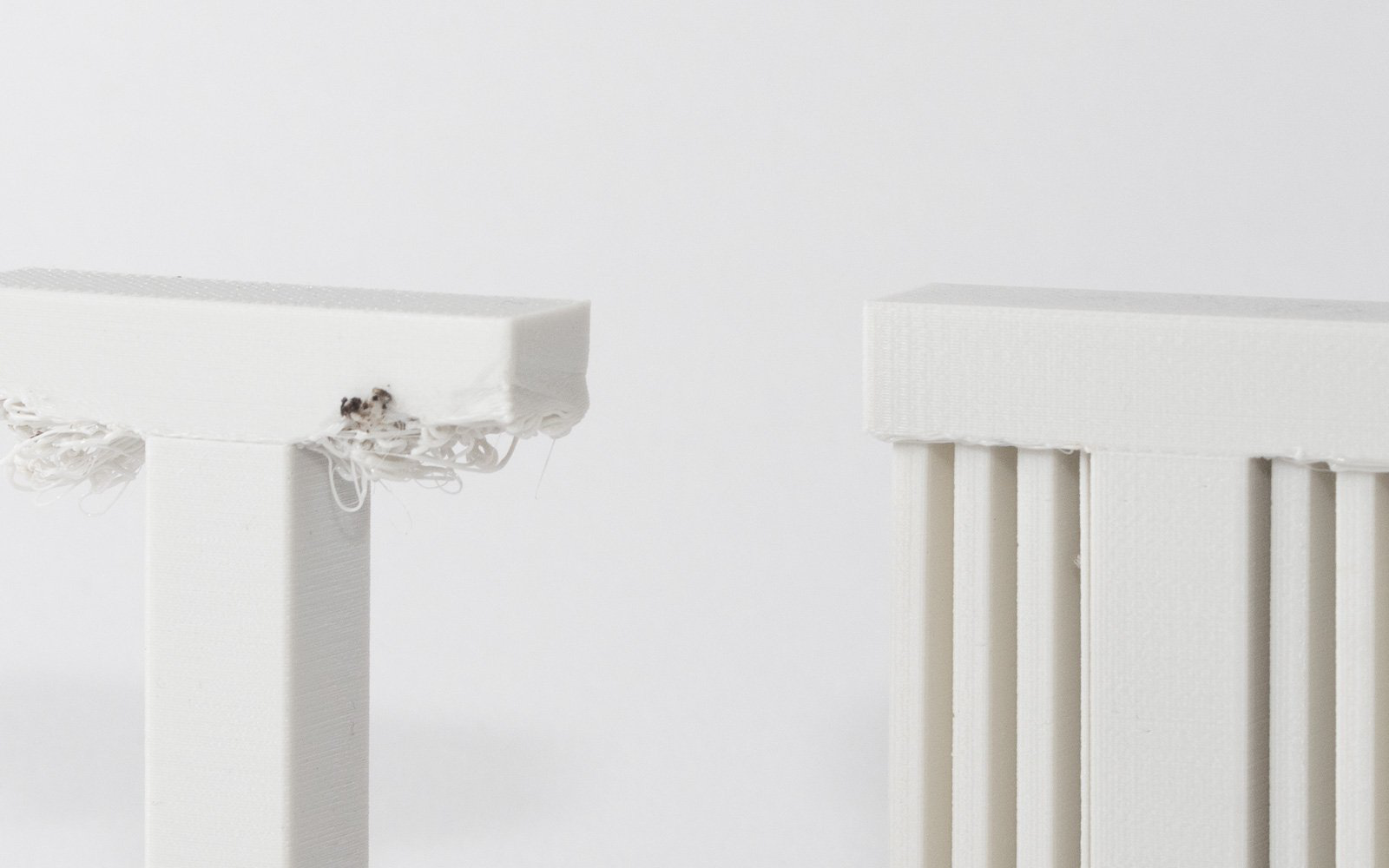

                                   没有3D打印支撑结构,字母T将无法正确打印

2、3D打印支撑结构并非所有桥都需要支撑 - 5 mm规则

就像悬垂一样,并非所有桥梁都需要支撑。这里,经验法则是:如果桥的长度小于5mm,则打印机可以在不需要3D打印支撑结构的情况下进行打印。

要做到这一点,打印机使用一种称为桥接的技术 - 它将热材料拉伸短距离并设法以最小的下垂打印它。

但是,如果桥长度超过5mm,则此技术不起作用。在这种情况下,需要添加3D打印支撑结构。

金石三维:如何正确的使用3D打印支撑结构?

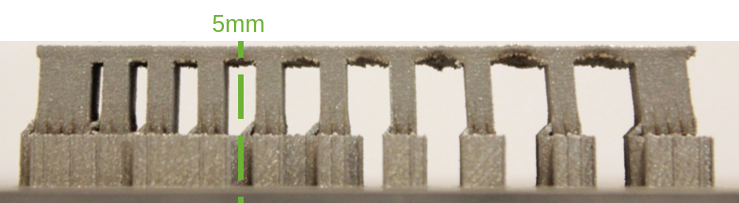

如果没有3D打印支撑结构,则无法打印长度超过5mm的桥。注意它们是如何变形和变形的。

测试打印机在没有支撑的情况下打印悬伸的能力

3、与垂直悬伸不到45度的经验法则不需要支撑就是 - 经验法

的里程可能会有所不同,这在很大程度上取决于的打印机,其状况和使用的材料。状况不佳的打印机可能无法以垂直方向35或40度的角度打印悬挑!

在开始打印具有悬垂的模型之前,最好先了解一下打印机打印更无害的悬垂的能力。

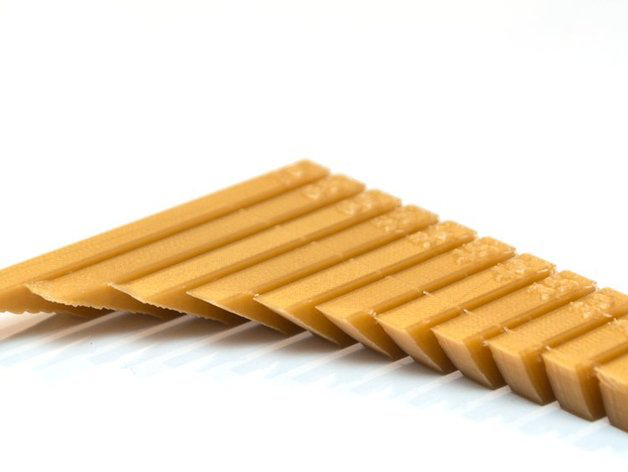

这很容易做到。只需从Thingiverse下载这个Massive Overhang Test模型并打印出来。该型号具有一系列悬伸,范围从20度到70度,增量为5度。

金石三维:如何正确的使用3D打印支撑结构?

4、Thingiverse的大规模悬挑测试

确定打印机开始失败的角度。这是打印机无需支撑即可打印的最大悬伸角度。请注意这一点,以便以后可以使用此信息来决定使用支撑的位置和不支撑的位置。

3D打印支撑结构的缺点

可能想知道为什么我们在讨论需要哪些支撑以及哪些方面可以避免。所有这些大惊小怪的原因是因为使用3D打印支撑结构有其缺点。

1、3D打印支撑结构增加了材料成本


金石三维:如何正确的使用3D打印支撑结构?

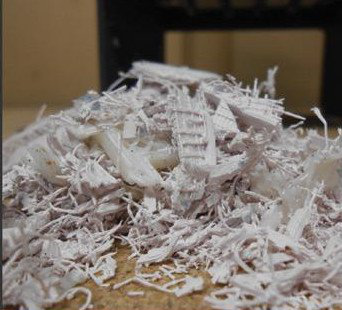

支撑结构需要额外的材料,并且在打印后将它们移除并丢弃。  如果在生产环境中使用3D打印,那么很可能关心每个型号的成本。如果你是一个预算有限的业余爱好者,你可能也会关心它。

3D打印支撑结构显然增加了模型的成本。支撑结构消耗材料,稍后移除并丢弃该材料。因此,使用的每一点3D打印支撑结构都会增加模型的成本。

23D打印支撑结构增加了打印持续时间

3D打印支撑结构也增加了打印持续时间,因为必须打印更多的东西。

33D打印支撑结构添加了后期处理工作

金石三维:如何正确的使用3D打印支撑结构?

支撑结构增加了后期处理工作。

3D打印支撑结构不是模型的一部分。它们用于在打印期间支撑模型的各个部分。这意味着一旦打印结束,要在模型准备就绪之前删除结构。在生产环境中,添加的工作意味着增加模型的成本。

43D打印支撑结构损坏模型的风险

金石三维:如何正确的使用3D打印支撑结构?

       左:打印支撑。中:支撑移除造成损害。右:支撑删除没有太大的损害。

3D打印支撑结构触摸并经常粘在模型的墙壁上。这是为悬垂和桥梁提供支撑的唯一方法。如果在移除3D打印支撑结构时不小心,它们可能会在模型表面留下瑕疵。在最坏的情况下,部分模型可能会与3D打印支撑结构一起中断。

 总而言之,使用3D打印支撑结构存在重大缺陷。因此,这是另一条经验法则:尽量减少3D打印支撑结构的使用,并在必要时添加它。

支撑结构几何

有两种常见类型的3D打印支撑结构:树状支撑和线性手风琴支撑

树状支撑

树状支撑是一种树状结构,支撑模型的悬垂。这种类型的3D打印支撑仅在某些点触及突出物。

金石三维:如何正确的使用3D打印支撑结构?

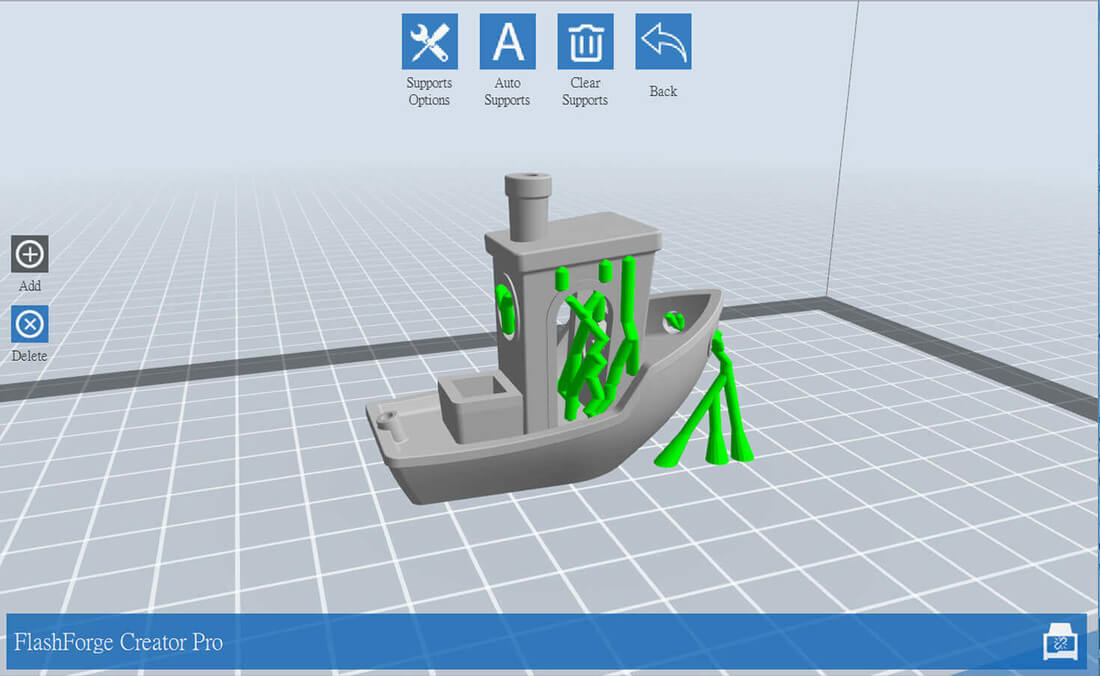

                                 树状3D打印支撑结构

使用树状3D打印支撑的优点是它更容易移除并且不会过多地损坏悬垂的下侧。但请注意,它仅适用于鼻尖,指尖或拱门等非扁平悬垂。它不能为扁平悬伸提供足够的稳定性。

线性或手风琴支撑

这是3D打印中最常用的支撑类型。这种类型的支撑由垂直支柱组成,可以触及整个悬伸部分。这种类型的3D打印支撑几乎适用于每个悬伸和桥接。然而,它们更难以移除并且更可能对模型表面造成损坏。

金石三维:如何正确的使用3D打印支撑结构?

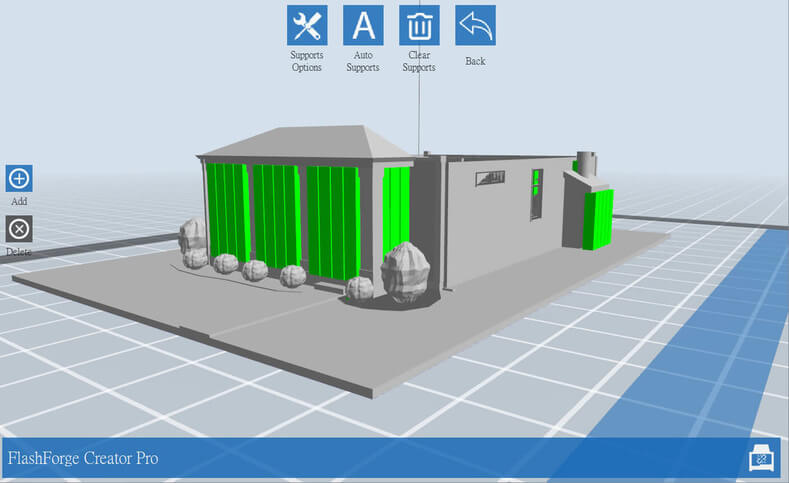

                    线性3D打印支撑结构

易于移除的支撑类型

1、3D打印支撑结构可拆卸的3D打印支撑结构

具有一个挤出的打印机默认使用3D打印支撑结构。

如果你有一台挤出机,那你必须使用打印模型的相同材料来打印3D打印支撑结构。你可以自然地调整3D打印支撑结构的密度,让它低于模型密度,对于支撑材料来说,这是唯一的控制。

由于模型和3D打印支撑结构由相同的材料制成,因此分离它们的唯一方法是通过手动断开支撑结构或用刀切割。

这些去除方法对模型有很大的破坏风险,所以要采用适当的技术,在去除阶段保持警惕和谨慎。

2、可溶解的3D打印支撑结构

金石三维:如何正确的使用3D打印支撑结构?

可溶解的支撑结构容易移除,但需要双挤出机打印机。

如果你的打印机配有两台挤出机,那你会有更好的选择。你可以装载一台PLA的挤出机打印模型,另一台挤出机装有水溶性材料,如PVALimonene可溶材料,如HIPS,用于打印支撑结构。打印完之后,只需将模型浸入水中或柠檬中即可冲洗掉支撑结构。

这种移除降低了模型损坏的风险,在使用之后容易处理,非常适合复杂的打印。

3、如何删除分离3D打印支撑结构

由于分离式3D打印支撑结构难以移除并且会损坏模型,因此我们提供了一些经过试验和测试的技巧,以正确的方式将其移除。首先,确定完全暴露易于用手指操纵的3D打印支撑结构。尝试用手指打破那些3D打印支撑结构。要温柔。很温柔。如果你这样做,大多数支撑结构应该很容易脱落。

接下来,使用工具移除难以访问的3D打印支撑结构。关于哪种工具效果最好,有很多意见。可以使用针鼻钳,腻子刀或Exacto刀。还可以使用所有这些工具的组合。使用刀具或刮刀时,最好加热模型或刀片,这使得3D打印支撑结构更容易切片。一个微小的丁烷火炬可以帮助,但要确保模型不会损坏。在这里许多人都不建议使用Exacto刀具,因为它是一种很锋利又危险的工具,一个滑动,你可能先切断的是自己的手指而不是支撑。

砂纸也是一种很好的去除工具。使用高砂砾砂纸(2201200)进行湿磨砂将去除3D打印支撑结构,还可以抛光模型。为了获得最佳效果,将水涂抹在零件上以平滑、轻盈的方式打磨,直到达到所需的表面质量。

金石三维:如何正确的使用3D打印支撑结构?

你可以使用湿沙打磨去除3D打印支撑结构的最后部分并抛光模型表面。

基于PLA的模型可能会在3D打印支撑结构脱离时产生应力痕迹,从而导致划痕和瑕疵。指甲油清漆是修补或掩盖这些缺陷的好工具。

避免3D打印支撑结构的一个技巧是向可以执行相同的模型添加元素。比如:

金石三维:如何正确的使用3D打印支撑结构?

上面这张图,右臂是悬垂的,但它由枕头支撑。左腿也是悬垂的,用成束的气体充当支撑。

下一个例子

金石三维:如何正确的使用3D打印支撑结构?

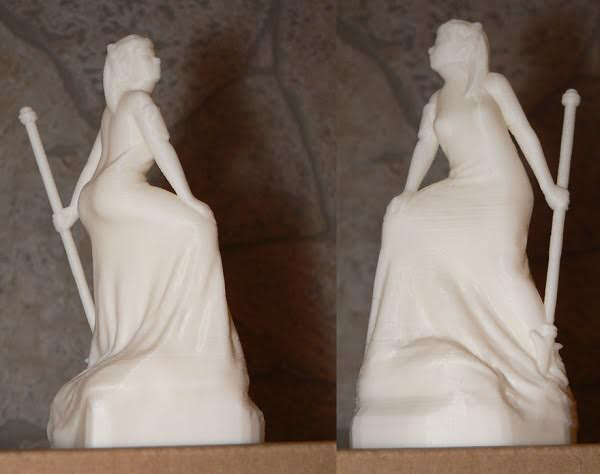

他巧妙的用流动的礼服支撑模特的腿的臂部。固定在底部的矛充当左臂的支撑。

这说明了如何将支撑集成到模型中。这需要适合的整体设计元素,并且可以支撑悬垂或桥梁。如果操作正确,他可以增强模型的美感,在打印过程中不受3D打印支撑结构的影响,为此可以节省时间,金钱和人力。

倒角

倒角是一种巧妙的方法,他将其他令人讨厌的悬垂物变成无害的突出物,角度小于45度。例如,一个平缓倾斜或弯曲的边缘,可以用不需要的支撑的菱角边缘替换它。这种角度设计称为倒角。

金石三维:如何正确的使用3D打印支撑结构?

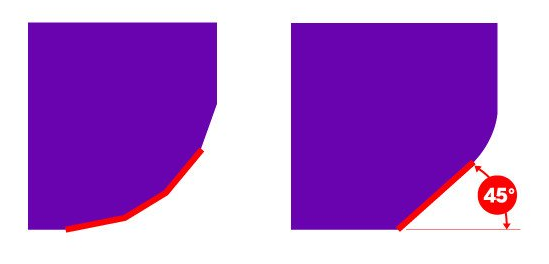

   左:逐渐变圆的边缘,需要支撑;右:倒角边缘,可以在没有3D打印支撑结构的情况下打印

同样,如果模型中有孔,可以将其转换为泪珠形状的倒角孔。大多数情况下,不会影响模型的整体美感。但它可以减少打印模型所需的3D打印支撑结构。

有时,必要的3D打印支撑就像在打印床上重新定向模型一样简单,可以通过巧妙的重新定位构建板上的模型来最小化3D打印支撑结构的使用。比如:

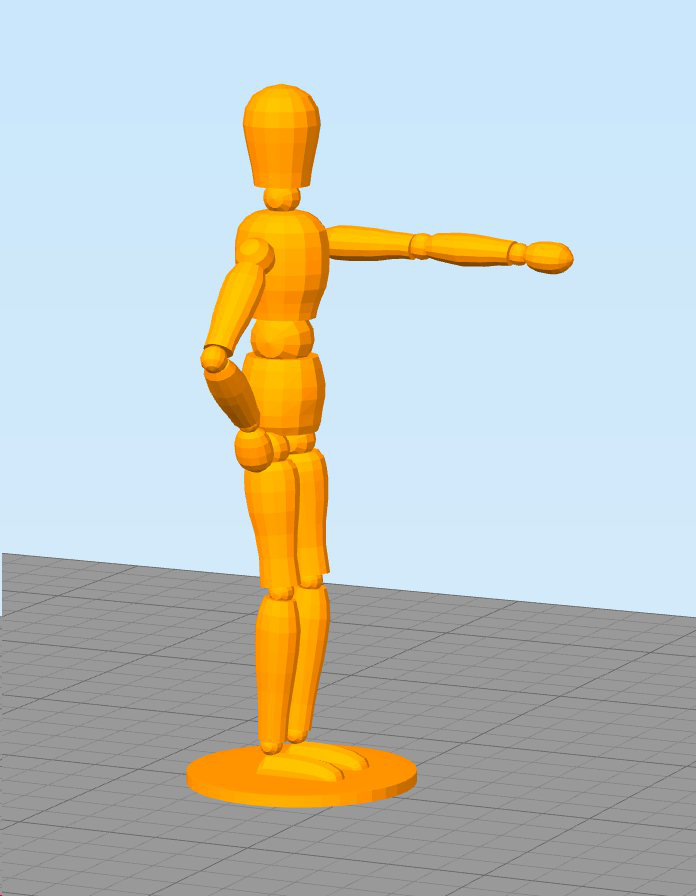

它是一个角色模型,水平臂指向无限远和超越。

金石三维:如何正确的使用3D打印支撑结构?

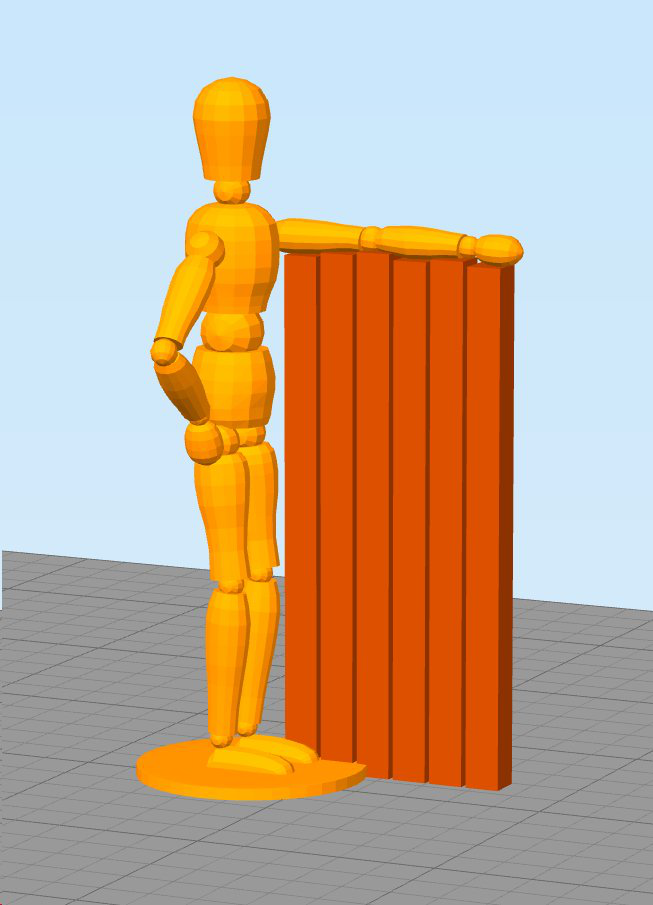

如果按原样打印模型,我们需要支撑左臂,因为它是一个90度的长突出物。

金石三维:如何正确的使用3D打印支撑结构?

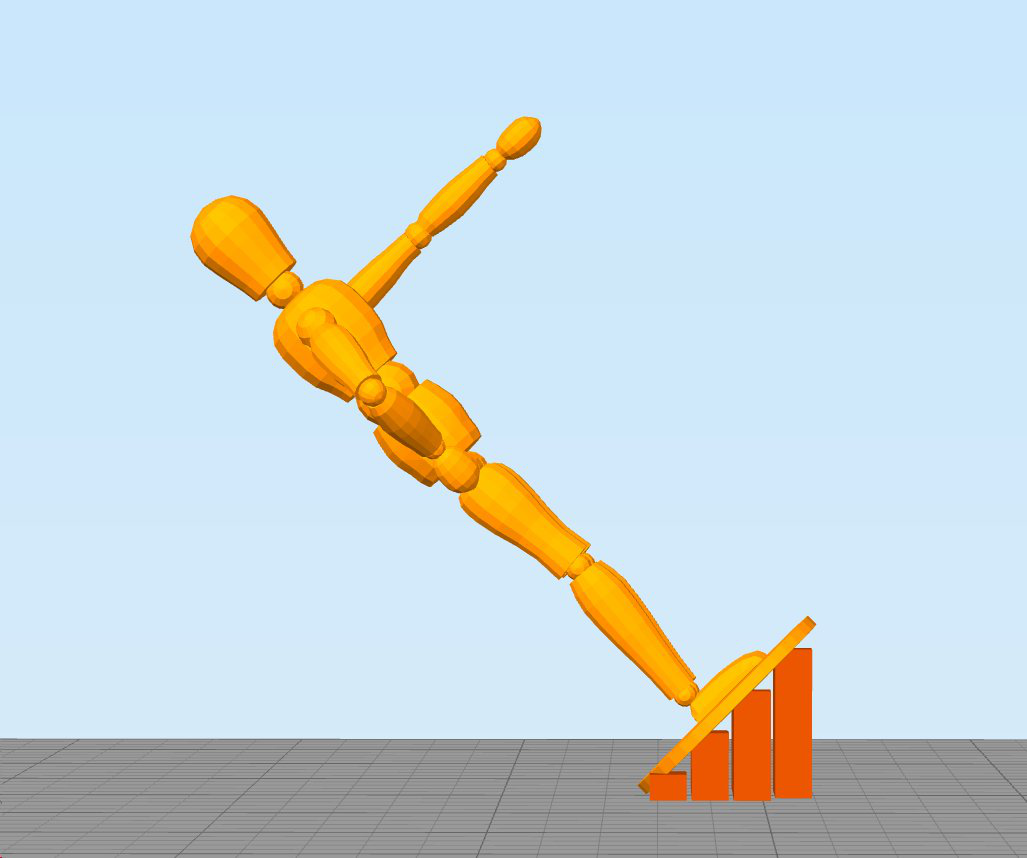

当你取下支撑物时,它可能会在手臂下方留下瑕疵。为了避免这种情况,你可以将整个模型旋转45度,只要添加对模型基础的支撑,这对模型基础的质量无光紧要,这样你就可以使用较少的3D打印模型结构打印模型,并保护左臂免受损坏。

金石三维:如何正确的使用3D打印支撑结构?

最后,我们强调一下,尽量减少3D打印支撑结构的使用。
